Kaplan-Meier生存曲線をキレイに描く（ggplot系jskmパッケージ）[R]

jskm( )を使ってKaplan-Meier生存曲線を描く
信頼区間をつける
色パレットを変更する
線の種類を変更する
打ち切りマークを変更する
Risk tableをつける
軸について色々
- 軸の目盛り間隔を変更する
- 軸の範囲・ラベルを指定する
検定結果を表示する
凡例を変更する
日本語の文字化けを直す
おわりに
参考資料

ggplot系コードで生存曲線を描く方法については以前まとめました。

necostat.hatenablog.jp

今回はjskmパッケージを使って生存曲線を描く方法のまとめ。
まずは必要なパッケージを準備する。

library(survival)
library(tidyverse)
library(jskm)

ここではsurvivalパッケージ内のデータセットpbcを使う。
元々のアウトカム変数statusでは

0 = censored
1 = transplant
2 = dead

となっているが、ここではtrandplantとdeadを合わせた複合アウトカム変数eventを作成して使用する（イベント発生の有無を示す変数は文字列ではダメ）。

> data(pbc)
> d <- pbc %>% mutate(event = if_else(status==0,0,1))
> str(d)
'data.frame':  418 obs. of  21 variables:
 $ id      : int  1 2 3 4 5 6 7 8 9 10 ...
 $ time    : int  400 4500 1012 1925 1504 2503 1832 2466 2400 51 ...
 $ status  : int  2 0 2 2 1 2 0 2 2 2 ...
 $ trt     : int  1 1 1 1 2 2 2 2 1 2 ...
 $ age     : num  58.8 56.4 70.1 54.7 38.1 ...
 $ sex     : Factor w/ 2 levels "m","f": 2 2 1 2 2 2 2 2 2 2 ...
~~~
 $ event   : num  1 0 1 1 1 1 0 1 1 1 ...

jskm( )を使ってKaplan-Meier生存曲線を描く

まずはsurvivalパッケージのsurvfit( )を使って生存時間データに当てはめるモデルを指定する。

fit <- survfit(Surv(time, event)~trt, data = d)

これをjskm( )に渡すだけでよい。

jskm(fit)

デフォルトでは上記のような生存曲線（survival curve, $S(x,t)$ ）が描かれるが、cumhaz = TRUEを指定することで累積発生関数（cumulative incidence function, $C(x,t)$ ）を描くことができる。

ちなみにS(x,t), C(x,t), H(x,t)およびハザード関数 $h(x,t)$ には以下のような関係がある。

\begin{align} S(x,t) &= 1 - C(x,t) \\\ S(x,t) &= \exp \left[ -\int_0^t h(x,u) du \right] \\\ &= \exp \left[ - H(x,t) \right] \end{align}

※ 生存時間にまつわる関数をまとめてみました（2022-07-17 追加）

necostat.hatenablog.jp

信頼区間をつける

ci=TRUEを指定すればよい。

jskm(fit, ci = TRUE)

色パレットを変更する

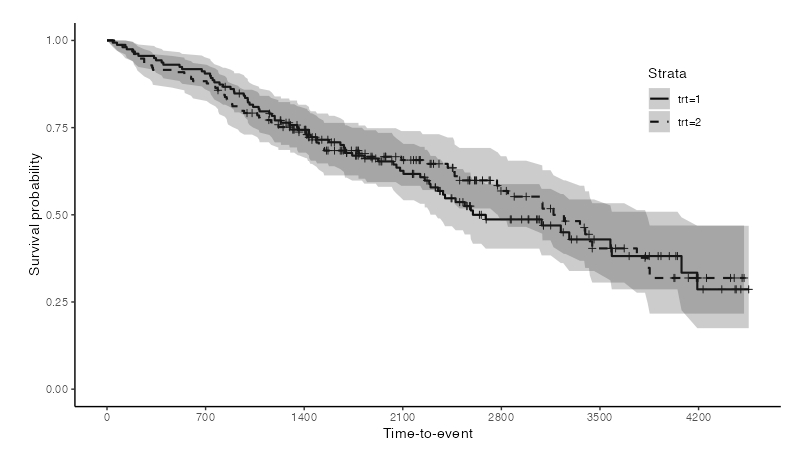

linecolsで色パレットを指定できる。デフォルトはlinecols = "Set1"になっている。白黒で表示したいときは"black"を指定する。

jskm(fit, ci=TRUE, linecols = "black")

白黒にすると自動で線種が点線になるみたい。

線の種類を変更する

dashed = TRUEを指定すると層毎に線種が変更される。

jskm(fit, dashed = TRUE)

出力は割愛。

打ち切りマークを変更する

デフォルトでは打ち切りマークがつく。
付けたくないときはmarks = FALSEと指定する。

jskm(fit, marks = FALSE)

マーカーの種類を指定したいときは、

jskm(fit, shape = "C")

とする（出力割愛）。

Risk tableをつける

引数table=TRUEと指定すると、at risk人数（number at risk）の表を生存曲線の下につけることができる。
At risk人数表については次の引数も指定できる。

label.nrisk：表のタイトル。デフォルトは"Number at risk"
size.label.nrisk：デフォルトは10

jskm(fit, table = TRUE,
     label.nrisk = "no. at risk",
     size.label.nrisk = 12)

軸について色々

軸の目盛り間隔を変更する

時間軸の目盛りの間隔は、引数timebyで変更できる（デフォルトは0と最大近くを含めて7つ）。

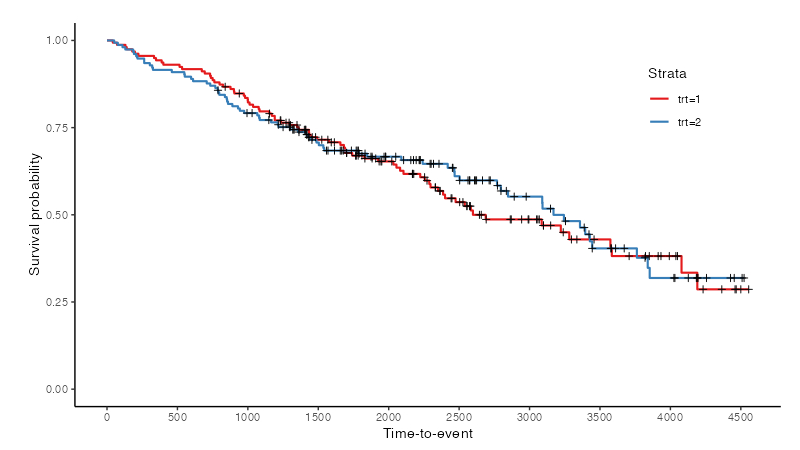

例えば、時間を500刻みで区切りたいときは、

jskm(fit, timeby = 500)

生存割合の単位をパーセントにしたい場合は、

jskm(fit,surv.scale = "percent")

とする（出力割愛）。

軸の範囲・ラベルを指定する

軸の範囲はxlims, ylimsで指定する。

jskm(fit, xlims = c(0,2000))

軸のラベルはxlabs, ylabsで指定できる。ちなみに図のメインタイトルはmainで指定できる（出力割愛）。

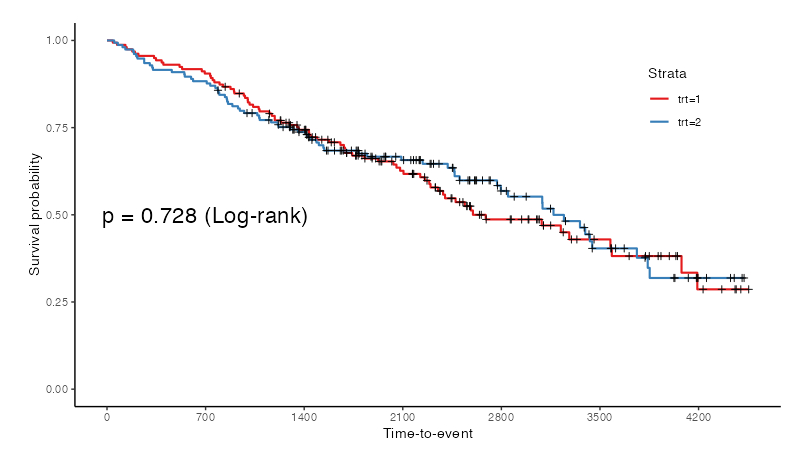

検定結果を表示する

図内にP値を表示したい場合はpval = TRUEを指定する。他に指定できる引数は、

pval.size：フォントサイズ（デフォルトは5）
pval.coord：表示位置
pval.testname：検定名を表示するかどうか

がある。

jskm(fit, data=d,
     pval = TRUE,
     pval.size = 6, #デフォルト=5
     pval.coord = c(700,0.5),
     pval.testname = TRUE)

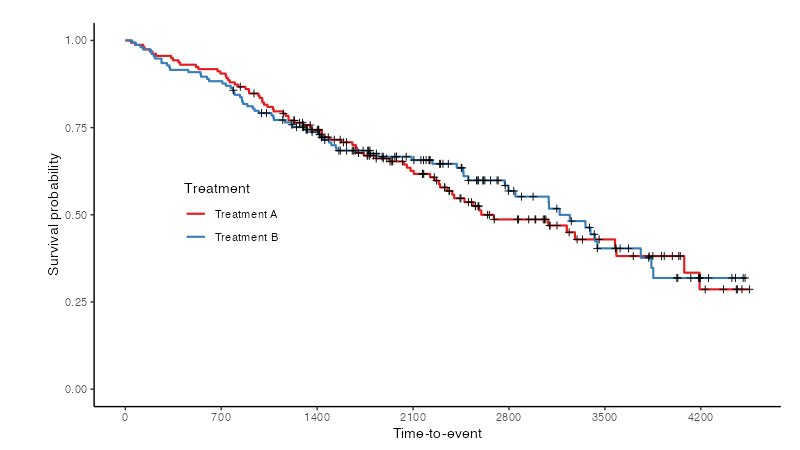

凡例を変更する

凡例を表示するときはlegend = TRUEを指定する。凡例については他に以下の引数を指定できる。

legendposition：表示場所。両軸ともに0から1の範囲で指定する。
ystrataname：凡例のタイトル
ystratalabs：凡例の層ラベル

jskm(fit,
     legend = TRUE,
     legendposition = c(0.2,0.5),
     ystrataname = "Treatment",
     ystratalabs = c("Treatment A", "Treatment B"))
